ダイヤフラム

アルミ、チタンなどの金属成形は高度な成形技術を有しており、定評を頂いております。
フィルム成形は、音響部品で使用するどんな材料でも成形することができます。

アルミ、チタンなどの金属成形は高度な成形技術を有しており、定評を頂いております。
フィルム成形は、音響部品で使用するどんな材料でも成形することができます。

●保有技術一覧(ダイヤフラム)

部品名  部品種  行程  保有技術  特徴
ダイヤフラム フィルム    フィルム成形 通常 PEI,PI系、ハイサイクル
HCM成形 2軸延伸PET、PPS、PEEK、信頼性改善
クロス HCM成形 ポリエステルクロス
メタル 金属成形 アルミ成形 アルミ 30μ +アルマイト加工
チタン成形 チタン箔 25μ


●フィルム成形

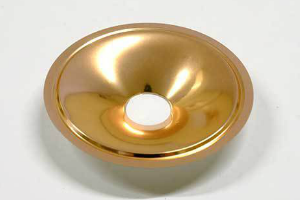

ダイヤフラム・PEI

ダイヤフラム・PEI

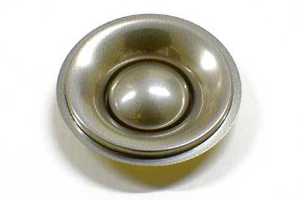

PEI

ダイヤフラム・PEI

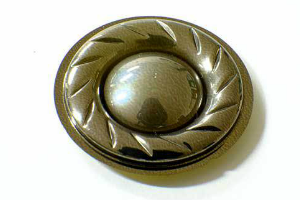

PI

ダイヤフラム・PI

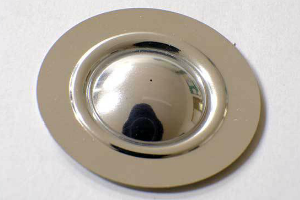

PPS

ダイヤフラム・PPS

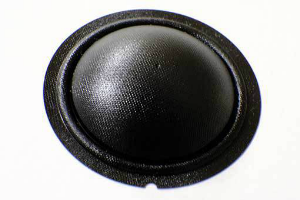

ダイヤフラム・ポリエステルクロス

ダイヤフラム・ポリエステルクロス

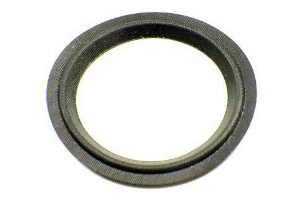

TWエッヂ・ポリエステルクロス

TWエッヂ・ポリエステルクロス

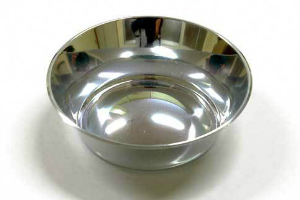

サブコーン・PET

サブコーン・PET

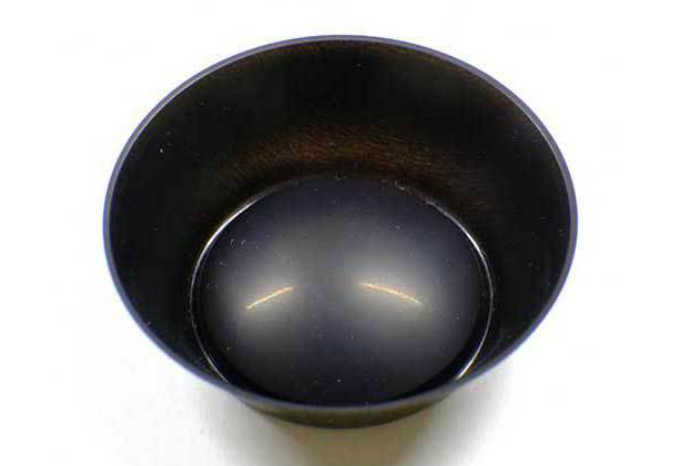

サブコーン・PEI

サブコーン・PEI

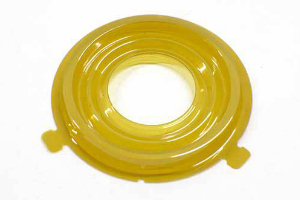

ダンパー・PI

TWダンパー・PI








●フィルム成形の特長

 フィルム(基材)の種類
 PEI、PI、PET、PPS、PEEK、PU、ポリエステルクロス等、

 通常音響部品で使用する材料はすべて成形可能です。

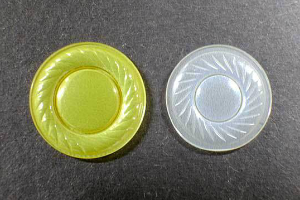

マイクロSP用ダイヤフラム
マイクロSP用ダイヤフラム





●フィルム成形の特長

 フィルム(基材)の種類
 PEI、PI、PET、PPS、PEEK、PU、
 ポリエステルクロス等、

 通常音響部品で使用する材料はすべて
 成形可能です。





マイクロSP用ダイヤフラム
マイクロSP用ダイヤフラム

● 金属成形

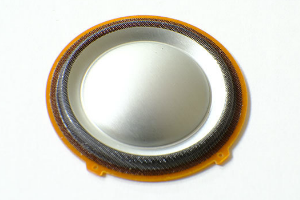

ダイヤフラム・アルミ

ダイヤフラム・アルミ

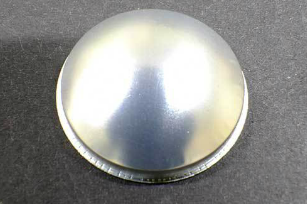

キャップ・アルミ

キャップ・アルミ

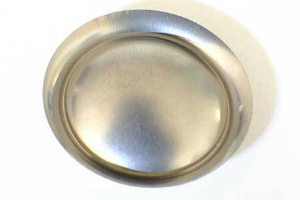

チタン

ダイヤフラム・チタン





●金属成形の特長

 材料の種類
 ・ダイヤフラム ・・・ アルミ箔 30~50μm 、 チタン箔 25μm

 ・キャップ   ・・・ アルミ箔 30~50μm 、 チタン箔 25μm

 ・コーン胴体  ・・・ アルミ箔 120μm



●金属成形の特長

 材料の種類
 ・ダイヤフラム
  アルミ箔 30~50μm 、 チタン箔 25μm

 ・キャップ
  アルミ箔 30~50μm 、 チタン箔 25μm

 ・コーン胴体
  アルミ箔 120μm
